车载CCTV SSD如何选？天硕W40在轨道交通项目应用实践

背景

随着轨道交通车辆智能化水平不断提高，旅客信息系统技术已经覆盖到广播通信、信息显示、视频娱乐和视频监控多个方面。

在轨道交通车辆上，CCTV视频监控是保证车内安全、辅助运营管理的重要系统；而随着高清摄像设备逐渐普及，并且视频保存周期不断延长，车载CCTV所产生的视频数据量也在不断增加。

这意味着隐藏在NVR、媒体服务器和其他车载视频设备内部的SSD，正承担着越来越多的本地数据存储工作。

在某轨道交通车辆配套项目中，设备商为了满足车载CCTV的存储需要，引入了天硕W40系列宽温工业级SSD，来完成视频录像、系统文件、录像索引及设备运行数据等本地存储的任务。

应用痛点：持续录像和长期运行

对安装在车载CCTV设备中的存储介质而言，工作内容看起来很简单：把录像存下来。但是真落到车辆长期运营环境里，需要考虑的绝不仅仅是读写速度的问题了。

1. 长时间持续写入，考验SSD容量与耐久性

车载CCTV与普通办公场景最大的不同在于，它典型工作模式是持续录像。

列车运营过程中，车载摄像机会不断地产生视频数据，并经过NVR等设备处理之后，持续地写入到本地存储设备里。随着录像的积累，系统还需要按照设定好的策略，进行循环覆盖。

所以相比起普通系统盘，车载CCTV SSD在整个生命周期内要的累计写入量会明显更大。客户在做SSD选型时，也特别关心容量、持续写入速度和写入耐久度。

2. 车辆运行环境复杂，存储需要具备环境适应能力

第二个关键问题来自于车辆本身。

轨道交通车辆不像固定的机房。车载设备是需要伴随车辆长期运行的。在过程之中，设备可能会遇到温度变化、频繁启停和持续振动等情况。而这些都可能对存储的状态产生影响。

所以对于安装在车载CCTV设备内部的SSD来说，不仅要满足数据存储要求，而且其本身也需要具有较强的环境适应能力，并且要在长期运行的可靠性方面做综合设计。

天硕的解决方案：W40系列 2.5'' SATA 宽温工业级固态硬盘

针对这个项目的车载CCTV应用需要，天硕（TOPSSD）为项目提供了围绕着持续录像、长期运行和复杂环境进行了系统性设计的W40系列 2.5'' SATA 宽温工业级固态硬盘。

1. 多容量配置，满足不同的录像存储需求

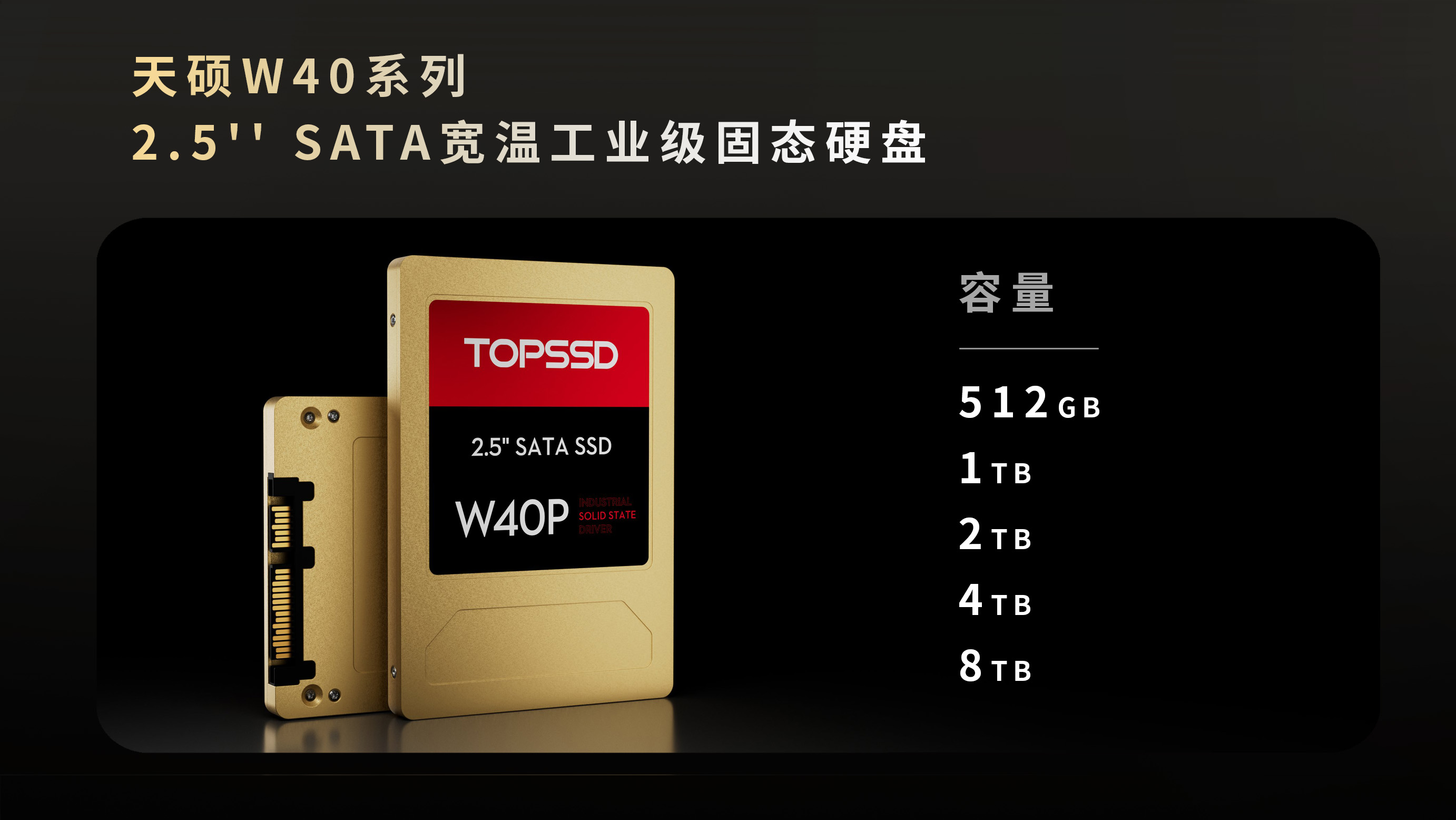

W40 SATA系列提供了512GB、1TB、2TB、4TB以及8TB等多种容量的选择，可以依据设备录像大小及保存时间长短来对硬盘做分类设置。

同时，该型存储支持SATA III 6.0Gbps,最高顺序读取550MB/s、顺序写入520MB/s，在保证了车载录像设备的数据写入的同时，也给系统的运行与数据访问提供了充足的性能支撑。

耐久性上，W40 2.5” SATA系列的不同容量对应的TBW从400TB到6400TB不等，可按照设备寿命内累计写入量来进行匹配，为长期循环录像提供耐久性的保障。

2. 强化可靠设计，适应车辆长期运行环境

W40系列采用了宽温的设计，在工作温度上达到了-40℃~85℃的工作温度区间，可以适应车载设备长期运行过程中出现的各种温度变化。

同时，对于工业环境中可能出现的机械可靠性问题，进行针对性地设计和考虑。天硕通过抗振动、抗冲击结构设计及PCB三防保护、侧边填充等方式来提高了SSD在复杂运行环境下工作的可靠性，大大降低了由于机械环境的变化而造成的存储异常的风险。

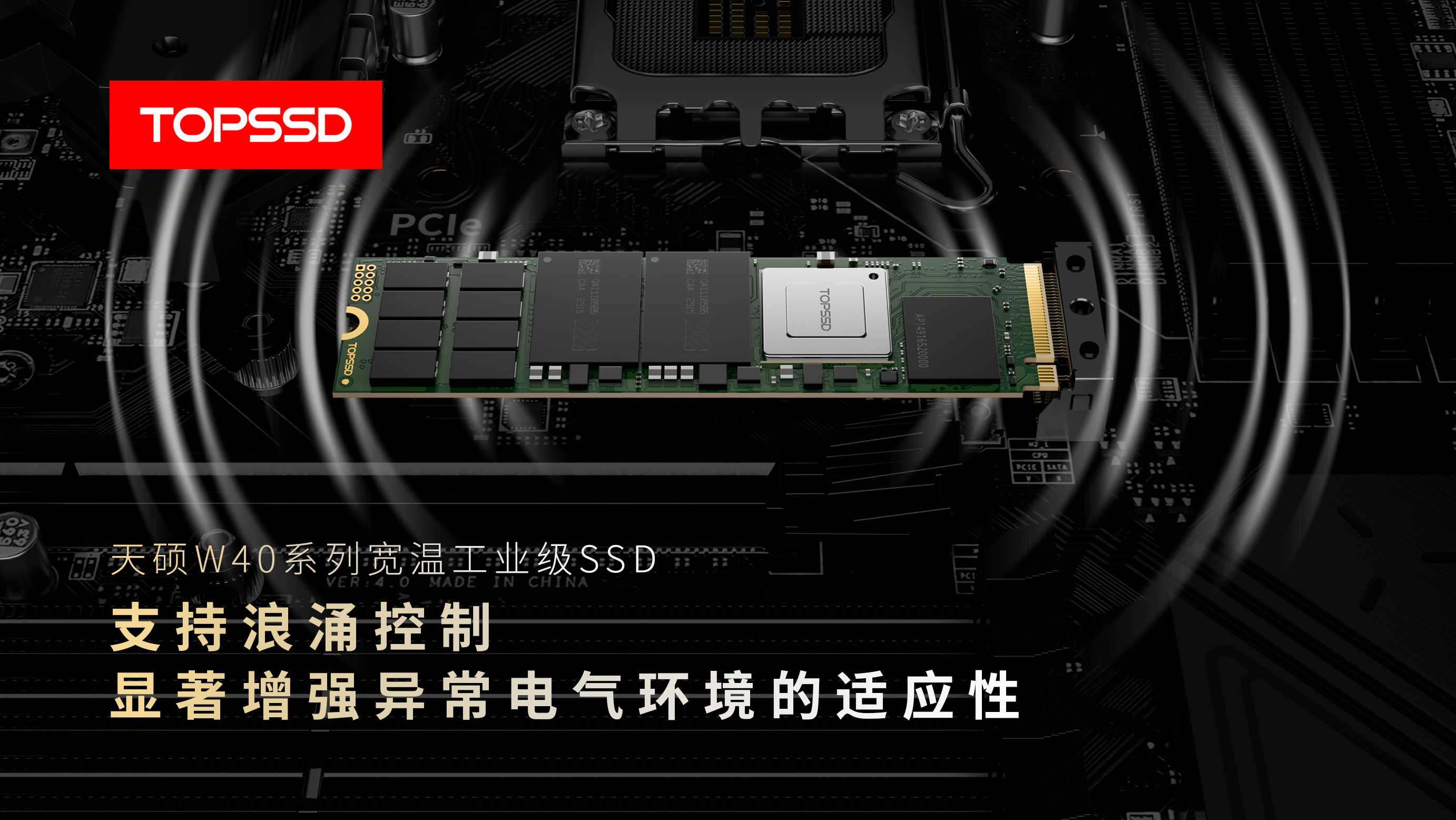

另外，考虑到车载设备中可能存在供电波动的情况，W40系列也通过浪涌控制设计，增强了其对异常电气环境的适应性，减少瞬态电压变化带来的影响，保证了存储系统的稳定运行。

3. 数据保护设计，提高长期录像可靠性

车载CCTV数据具有连续写入和关键时刻调取的特点。

对于存储设备来说，录像数据写入只是第一步，如何保证长时间运行、异常掉电及介质老化的条件下数据可靠，同样是项目关注的重要方面。

W40系列通过对自研固件算法、ECC纠错以及数据保护机制，来对SSD内部的数据流转过程做综合管理，提高长期运行过程中的数据稳定性。其中W40 Pro系列还针对异常掉电做了加强设计，在固件掉电保护机制的基础上增加了大容值钽电容阵列，为突发断电情况下数据保存提供了额外保障。同时产品也结合了LDPC纠错、端到端数据保护等可靠性设计，提升存储介质面对长期运行和数据错误的风险时的处理能力。

这些设计对于车载CCTV的应用来讲，最终指向的是同一个目的：让录像数据能一直稳健地写入，并在真正需要调取的时候保持完整、可靠。
