元器件管控与成品级筛选：天硕 SSD 的高可靠质量管理体系

在航天载荷、雷达系统、特种装备、智能制造等需要极高可靠性的工业场景中，存储设备的稳定与否直接关系到整个系统的运行安全。为了保证产品能够做到极端温度、强振动、长时间连续工作的条件下零故障运行，天硕（TOPSSD）航天级 SSD 和工业级 SSD 的质量体系是在“元器件管控+成品级筛选”这两层结构的基础上建立起来的。不仅要对每一颗入厂的闪存颗粒和关键元器件，进行严格地选型和验证；还要对每一块成品 SSD 做完整的六道筛选工序。

下面本文一一拆分该体系的技术细节。

一、元器件管控：高可靠从源头开始

SSD 的核心元器件很多，而在这些元器件中， NAND 闪存颗粒的质量直接影响着 SSD 的寿命和可靠性，是元器件管控的重中之重。

1. 闪存颗粒入厂管控

天硕在闪存颗粒的选型上非常严格，只选用长江存储的原厂颗粒。尽管原厂颗粒已经经过了晶圆级测试，但是天硕会在颗粒入厂之后再做一次筛选，并把初始坏块率控制到 <0.5%，这个比率远小于行业的平均值。之所以要提前筛选，是为了将 “先天存在薄弱缺陷” 的颗粒在入厂时就剔除掉，避免它们进入到贴装环节。

2. 关键元器件全检

除了闪存颗粒之外，天硕会对入厂的每一批关键元器件，包括主控芯片、电源管理 IC、PCB 基板、连接器等，执行如下操作：

● 批次全检: 每批次抽一定比例的功能和可靠性测试；

● 关键批次100%检测：对于用作高可靠产品的批次的元器件执行 100% 来料检验；

● 可追溯管理：每个元器件都有自己的批次号并与成品 SN 绑定，可以做到全生命周期追溯。

二、制造端工艺标准：IPC-3 级

1.IPC-3 级验收标准

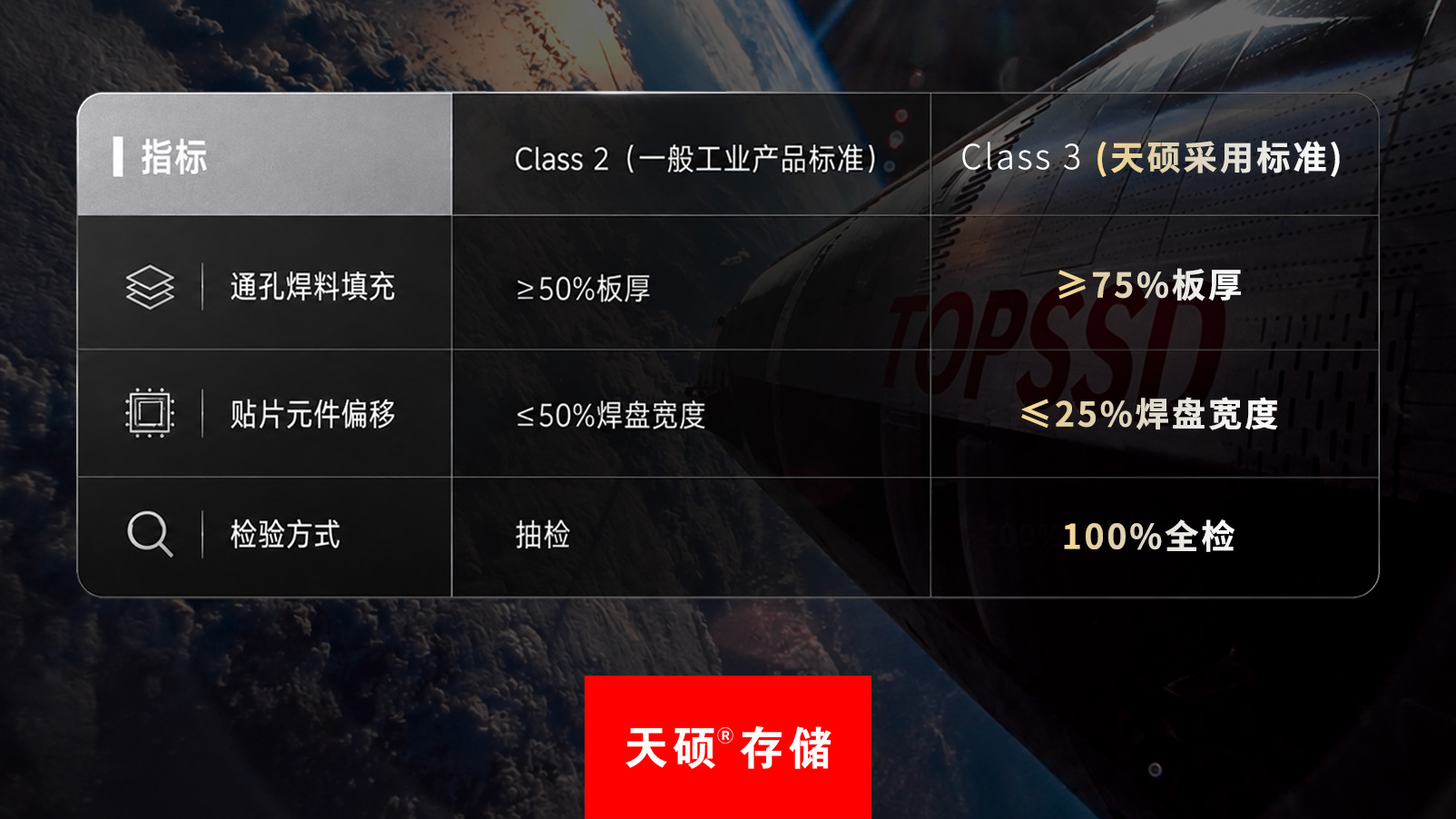

在完成了对元器件的入厂验证之后就进入了贴装制造阶段。在天硕 SSD 的制造过程中，其制造标准完全对标 IPC-A-600 Class 3。IPC 将电子组装的产品分为了三个等级，其中 Class 3 是高可靠电子产品中的最高级别。

区别于其他两个等级的是，Class 3是“零容忍”的。即不允许存在关键缺陷，并且每一块产品都要进行 100% 检验而不是抽检。

2.3D X-ray 的焊点质量检验

BGA （球栅阵列）封装芯片的焊点在芯片本体下面，光学检测设备无法覆盖。X-ray 是目前唯一可以无损地评估 BGA 焊点质量的检测手段。

天硕使用了 3D CT（计算机断层扫描），对每一块成品板都做焊点检测。不同于传统的 2D X-ray 将整个板厚投影在一个平面上，由于层间的遮挡造成影像重叠，会有漏检和误判的情况发生；3D CT 可以逐层虚拟切片，独立量化每一个焊点的孔隙率、气泡的位置及大小。

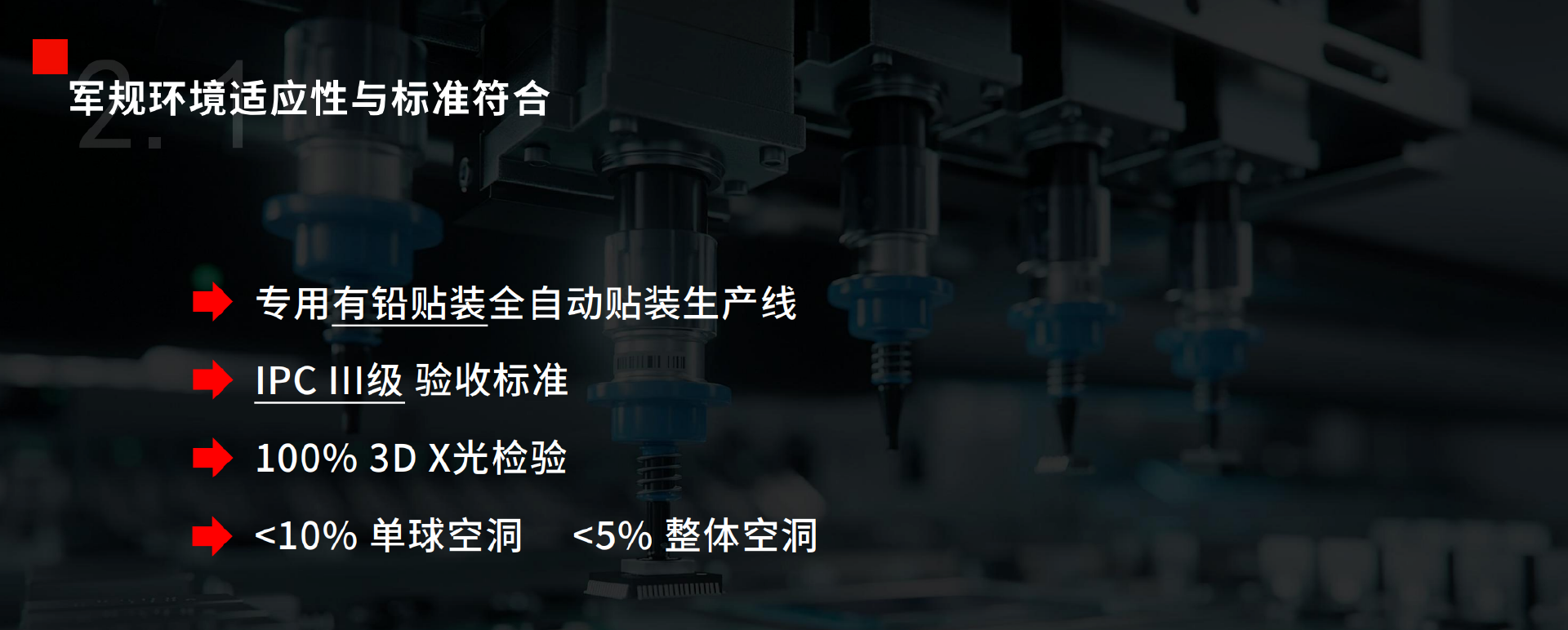

天硕对于焊点空洞率的要求是：单球空洞<10%，整体空洞<5% 。作为参考 IPC J-STD-001 对 Class 3 产品空洞率为：每个焊点总空洞小于 25%, 单个空洞小于 10%。天硕的 “整体空洞<5%”，把行业通用的标准又进一步收紧。

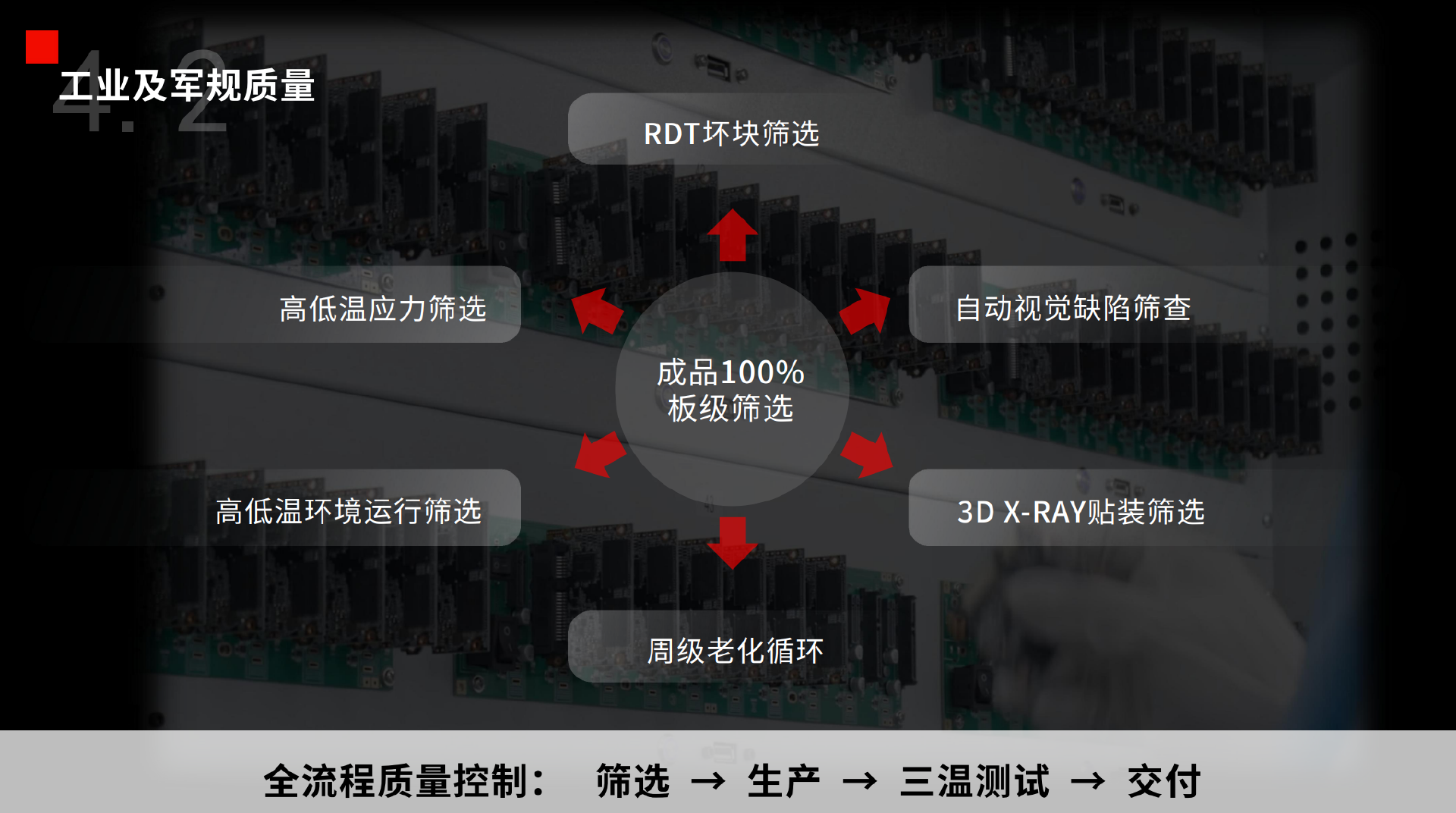

三、成品级筛选：六道工序详解

六道严格的筛选工序，构成了天硕 SSD 成品级筛选的核心执行部分。这部分筛选是在成品板完成贴装和初步测试后执行的，与“元器件入厂筛选”是前后衔接的两个不同环节。“元器件入厂筛选”的目的是为了保证“原料合格”，而“成品级筛选”的目的则是确保“整块盘足够可靠”。

工序一：RDT 坏块筛选

RDT（Reliability Demonstration Test, 可靠性验证测试）是 SSD 出厂之前用于筛查 NAND 闪存中的坏块的重要工序。RDT是在闪存颗粒已经被贴装到 PCB 上，并且与主控形成了完整的系统之后才开始做的板级、系统级验证。

只有在真实的电路环境下，针对颗粒与主控之间的信号完整性、电源完整性以及固件适配性的检查才是完善的。

由于 NAND 闪存在物理上具有一定的限制条件，在出厂的时候就一定会有一定数量的坏块。一些弱块在室温和正常使用条件下可以正常工作(会被 ECC 纠错机制所掩盖),但是在极限温度或者长时间使用后会失效。

天硕的 RDT 筛选就是在 -40℃ 至 85℃ 温度范围内的全盘高强度写入验证来保证：所有的出厂坏块都被完整地映射和隔离；全部的弱块都在应力测试中被提前暴露并替换掉；最后剩下的闪存块都处在稳定的区域里。

工序二：自动视觉缺陷筛查 (AOI)

AOI (Automated Optical Inspection)是对每一块 PCB 做自动化的光学检查，包括：元器件贴装的方向和位置偏移、焊点外观（桥接、虚焊、少锡）以及丝印完整性等。

AOI 筛查的通过标准也对标 IPC 的三级要求(贴片元件偏移 ≤ 25%焊盘宽度)，超过容忍则判定为不合格。

工序三：3D X-ray 贴装筛选

这道工序跟上一节中提到的 3D CT 检测是一样的技术。不同之处在于，前面说的是制造端的工艺控制，在这里则是成品端的二次复检，保证经过老化和环境测试之后，焊点在应力的作用下没有出现新的缺陷。

每一块成品板都会进行两次 3D X-ray 检测（老化测试前后），通过前后检测结果来判断焊点在温度循环下的可靠性。

工序四：周级老化循环

老化筛选（Burn-in）的目的是在交付之前把早期失效的个体给筛掉。天硕会对每一块成品SSD执行持续一周以上的老化测试，在高温下对整块硬盘做不间断地读写压榨，让可能存在的问题在出厂前就完全暴露出来。

工序五：高低温环境运行筛选

这是在温度循环箱中进行全盘读写的验证。X40 系列 / G40 系列覆盖的温度范围是 -40 ℃~85 ℃；X55 系列/ G55 系列覆盖的温度范围是 -55 ℃~85 ℃。

测试过程中，工程师会同时监测每一个扇区的读写错误率，任何一个在极端温度下的 ECC 纠错异常或者读写超时的盘片都将被淘汰。

工序六：高低温应力筛选

区别于工序五的“运行测试”，应力筛选 (Thermal Cycling Stress Screening) 是通过快速温度变化 (≥10℃/min）对产品施加热循环应力，加速暴露焊点疲劳、材料热膨胀系数不匹配而产生的潜在失效。

天硕成品级筛选 SSD 质量控制链路可以总结成：筛选 -> 生产 -> 三温测试 -> 交付。它所执行的是 100%板级全检，并且底层逻辑是“每一块都合格”而不是“抽检合格”。因为我们明白：对于应用环境严苛的场景来说，抽检合格的统计学意义，并不能排除单个个体出现早期失效的风险；只有 100%全检才能保证，每一块交付的产品都符合用户要求。
