空间辐射环境下SSD的失效机理与核心组件的辐射敏感性对比
空间辐射究竟会对SSD产生哪些具体的失效模式？在控制器、NAND闪存、DRAM缓存、电源管理等众多元器件中，哪些环节是真正的风险高地，应当具备更高的防护优先级？
厘清这些问题，是航天存储系统可靠性设计与加固策略制定的重要前提。
一、空间辐射作用于SSD的两类核心效应
空间辐射对电子器件的损伤机制可分为两大类，二者分别对应SSD的长期退化与突发故障两种失效形态。
1. 总剂量效应：渐进式的性能退化
总剂量效应（TID）是电离辐射长期累积的结果。对于SSD而言，TID的影响体现在两个层面：
一是NAND闪存的电荷保持能力下降。原始误码率随剂量累积持续上升，擦除时间显著延长，最终因电荷泵无法升压而擦除功能失效；
二是主控、电源芯片中的模拟与接口电路性能退化。这会导致工作电流异常、接口通信不稳定。
2. 单粒子效应：突发性的功能异常
单粒子效应（SEE）是空间环境中SSD在轨突发故障的核心诱因。
与总剂量效应的慢退化不同，单粒子效应具有随机性与突发性，是导致SSD在轨突然离线、数据异常甚至永久损坏的主要原因，也是评估组件敏感性的核心维度。
二、SSD核心组件的辐射敏感性对比
SSD是典型的片上系统（Soc），包含主控芯片、NAND闪存阵列、DRAM缓存、电压调节器等多个功能模块。
不同组件的工艺结构、工作原理差异巨大，对应的辐射敏感性与失效后果也截然不同。
1. 主控芯片：辐射失效的最薄弱环节
在SSD所有核心元器件中，微控制器（主控芯片）是经实验验证的辐射敏感性最高、失效模式最复杂的部件。
在大样本的多源辐照测试（α粒子、脉冲激光、准直质子、白光中子）下，固有的物理特性决定了主控芯片的失效率（FIT）均显著高于其他组件，整态SSD的整体FIT率基本由主控芯片主导。相同强度的质子辐照下，主控的FIT率可达DRAM缓存的十数倍，更是远高于NAND闪存与电压调节器。
主控芯片的辐射失效覆盖了从轻到重的多个层级：
l 软挂起（Soft Hang）：单粒子击中主控逻辑电路引发功能中断，SSD停止响应主机指令，掉电重启后可恢复正常，是最常见的失效模式；
l 砖化（Brick）：粒子击中运行中的固件代码并将错误数据回写至非易失存储，导致固件永久损坏，掉电重启也无法恢复，必须由原厂重新刷写固件；
l 单粒子闭锁硬失效：高能粒子触发主控芯片的寄生PNPN结构，形成持续大电流，轻则锁死功能，重则造成芯片热击穿、永久性损坏。
作为SSD的“大脑”，主控承担着地址映射、磨损均衡、ECC编解码、接口协议处理、垃圾回收等全部核心逻辑。
主控的失效会直接导致整块存储盘离线，且同时覆盖可恢复软错误与不可逆硬错误。因此，在航天存储设计中，主控芯片是辐射防护的第一优先级对象。
2. NAND闪存：自带纠错屏障，敏感性相对更低
与直觉认知不同，作为存储介质的NAND闪存反而不是SSD中最脆弱的部分。从α粒子与质子辐照测试的结果可知，在主控内置ECC（纠错码）正常工作的前提下，NAND闪存几乎不会出现可观测的用户数据错误。
这一现象源于两方面原因：
其一，SSD为应对闪存磨损与固有误码率，本身就设计了高强度的LDPC等纠错算法，单粒子造成的少量位翻转完全在纠错能力范围内；
其二，3D NAND的垂直堆叠结构相比平面工艺，本身就具备更优的抗辐射特性，相同LET粒子下的阈值电压偏移量明显更小，单粒子翻转截面更低。

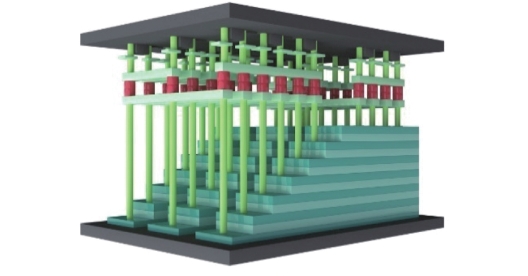

长江存储3D NAND的Xtacking架构示意图
当然这并不意味着闪存无需防护：在极高总剂量环境下，原始误码率会突破ECC纠错阈值；极高LET重离子也可能引发多位翻转与功能中断。但在常规低轨与中轨任务场景下，闪存的辐射失效率远低于主控芯片，敏感度相对较低。
3. DRAM缓存：敏感性中等，失效后果间接
SSD板载的DRAM缓存主要用于存放地址映射表、临时数据与运行时固件，对质子等带电粒子存在一定敏感性。
物理特性表明，DRAM的FIT率低于主控芯片，但高于闪存与电源模块。当DRAM中的奇偶校验位出错会触发系统级异常，严重时也可导致固件损坏及SSD砖化。
不过整体而言，DRAM缓存的失效风险相对可控：一方面其失效概率显著低于主控；另一方面DRAM中的数据多为临时副本，多数故障可通过重启恢复，永久性损伤风险较低。
4. 电压调节器：低失效率下的关键命脉
从单粒子截面与FIT率的绝对值来看，电压调节器的辐射敏感性是所有核心组件中最低的。其辐射失效主要表现为单粒子瞬态（SET）导致的输出电压毛刺、跌落或过冲，以及功能中断引发的输出瞬时关断。
这类故障本身发生概率不高，却具有“牵一发而动全身”的系统性影响：电源输出异常会连锁引发主控复位、闪存读写错误、接口通信中断，甚至导致整块SSD异常掉电与数据损坏，属于低概率但高风险的关键节点。
尤其主控作为 SSD 中辐射耐受性最差的核心器件，其运行高度依赖连续、稳定且低噪声的直流供电。电源输出的瞬时扰动会直接降低主控的噪声裕量，诱发本不会发生的逻辑误判与功能中断；严重的电压跌落甚至会触发主控异常复位，或加剧单粒子闭锁的热损伤风险。
换言之，供电系统的可靠性是主控发挥功能、维持基本运行的前置条件：即使主控本身完成了辐射加固，供电链路的扰动仍会成为制约整块 SSD 抗辐射能力的短板。因此，供电环节的抗辐照加固也是相当重要的一环。
三、结语
本文围绕空间辐射环境下SSD的失效机理与主要组件的脆弱性展开分析，基于实测辐照数据对比了主控芯片、NAND 闪存、DRAM 缓存与电源管理系统四类核心组件的辐射敏感性。
综合地面辐照实验数据与系统级影响评估，可以得出两个关键结论：在 SSD 的全部有源器件中，主控芯片的辐射失效率最高、失效模式最复杂，是决定整块存储盘基础可靠性的最薄弱环节；而电源管理与供电链路虽然自身辐射敏感性更低，却是主控稳定运行的刚性前置条件。
厘清SSD内部的辐射脆弱点排序与组件间的依赖关系，能够让航天存储系统的加固设计摆脱“全员平均用力”的低效模式，在控制成本、体积与功耗的前提下，最大化提升在轨长期运行的可靠性。
